حماية الآلات شتوتغارت، ألمانيا
ترقية سلامة مكبس الثقب في مصنع شتوتغارت
قام مصنع دولي لقطع غيار السيارات بترقية مكابس الثقب الآلية الثقيلة بحواجز معدنية مثقبة صفراء، وقضبان منزلقة، وأبواب أمان، ومفاتيح تعشيق.
التحدّي
احتاج العميل إلى منع تطاير الشظايا والتلامس العرضي مع الحفاظ على رؤية الآلة، وتبديد الحرارة، وسهولة الوصول إلى الصيانة اليومية، والامتثال لمتطلبات سلامة الآلات في الاتحاد الأوروبي.
حلّنا
تم إنشاء أغطية معدنية مثقبة شديدة التحمل بألواح Q235 بسماكة 2.0 مم، وهياكل من أنابيب مربعة ملحومة، ونوافذ مراقبة من الأكريليك، ومفاتيح تعشيق.

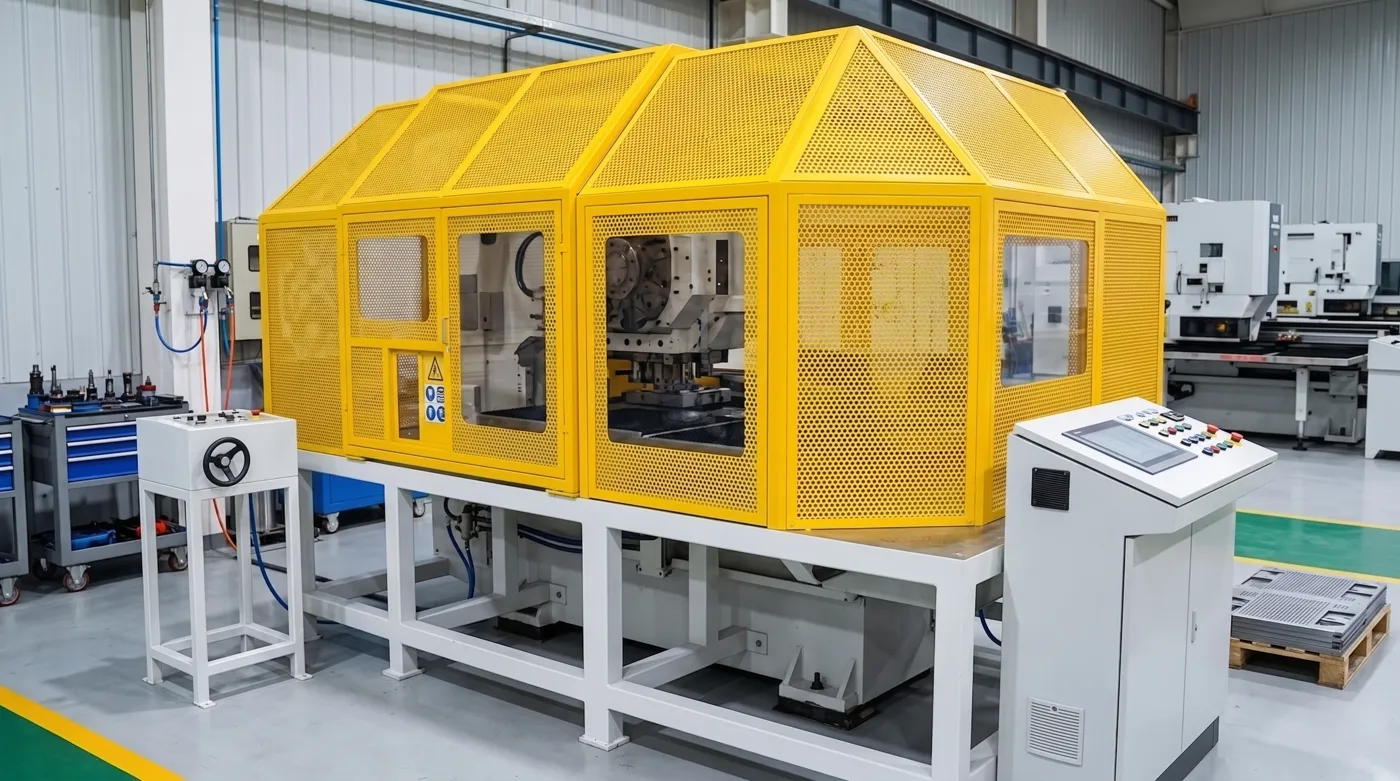

معرض المشروع
حقائق المشروع
المادة
فولاذ كربوني Q235 عالي الجودة
المساحة الإجمالية
45 حاوية/غلاف لمعدات كبيرة مخصصة تغطي حوالي 3,500 م² من مساحة الورشة
سنة الإنجاز
2023
المواصفات
المادةفولاذ كربوني Q235 عالي الجودة
السماكةسماكة اللوح 2.0 مم
التشطيبطلاء مسحوقي كهروستاتيكي، مقاوم للتآكل والصدأ، أصفر أمان صناعي RAL 1023
النمطثقوب دائرية بتباعد متدرج، قطر 5 مم، وتباعد مركزي 8 مم
المساحة المفتوحةحوالي 35%
حجم اللوح45 مجموعة مخصصة كبيرة لأغطية المعدات
نظام التثبيتهيكل من أنبوب فولاذي مربع ملحوم 50 × 50 مم، قاعدة حاملة، قضبان منزلقة وأبواب أمان
الفائدة الحراريةتوفّر الألواح المثقبة تبديدًا للحرارة، وتهوية، ورؤية واضحة للمشغل
النتيجة التصميميةتم رفع مستوى السلامة في الورشة ليتوافق مع متطلبات توجيه الآلات الحالي للاتحاد الأوروبي.
